Место происхождения: | Китай |
Фирменное наименование: | KingFei |
Номер модели: | 7500 |
Количество мин заказа: | 1 ЕДИНИЦА |
---|---|
Время доставки: | В пределах 1~3days |
Условия оплаты: | T / T, Western Union, MoneyGram |
Поставка способности: | 100UNIT |
Имя части: | Осмотр затира припоя | модель: | 7500 |
---|---|---|---|
марка: | КингФай | Вес: | 85KG |
власть: | 220V 50/60HZ | Размерности: | Л*В*Х (700 мм *800 мм *400 мм) |
Высокий свет: | Машина собрания СМТ,Сборочное оборудование СМТ |

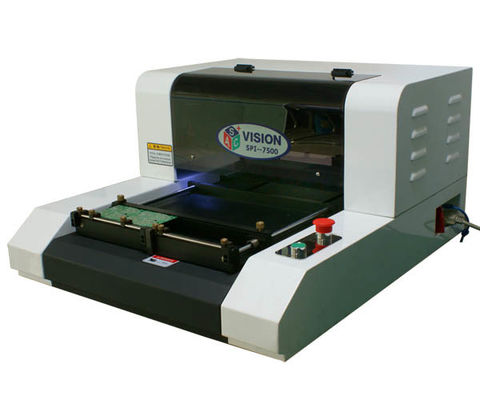

Припаяйте КЭ зрения столешницы 3Д СПИ-7500 осмотра затира
Быстро программирующ, дружелюбный программный интерфейс
Множественные методы измерения
Истинное измерение одн-кнопки
кнопка движения 8-пути, фокус одн-щелчка
Регулируемый тангаж сканирования
Функция симуляции затира 3Д припоя
Сильная функция СПК
ОТМЕТЬТЕ автоматически исправленное отступление
Одн-щелчок назад к центру экрана
Цель автоматического опознавания этот полностью автоматический тестер толщины затира припоя 3Д может получить данные 3Д каждого пункта через автоматические СИ автофокус изображения этапа мовинг/З-аксис и затир припоя сканирования лазера. Ее можно также использовать для того чтобы измерить весь затир припоя пусковой площадки. Средняя толщина позволяет процессу печати затира припоя хорошо быть проконтролированным.
В-третьих, характеристики продукта
1. Программабле измерение нескольких областей, автоматический фокусировать на различных тестовых точках, преодолевая ошибку причиненную деформацией плиты
2. Автоматически найдите положение осмотра и исправьте смещение до ПКБ МАРК;
3, метод измерения: измерение полностью автоматического, автоматического движения ручное, ручное измерение руководства движения
4, карта симуляции затира 3Д припоя, воспроизводят истинное возникновение затира припоя;
5, используя движение 3 осей автоматическое, фокусирующ, автоматическая компенсация для того чтобы исправить деформацию коробоватости субстрата, для того чтобы получить точную высоту затира припоя;
6, высокоскоростная камера высоко-разрешения, высокая точность, сильный статистический анализ данным по СПК;
7, функция суждения СИГМЫ автоматическая, так, что ваши операторы будут иметь способность определить качество процесса печати затира припоя в реальное временя;
8, автоматически производят диаграмма столбец КП, КПК, С-БАР, Р-КХАРТ, СИГМЫ, диаграмма тенденции, контрольный график, етк.;
9, 2Д вспомогательных измерений, расстояние между 2 пунктами, размер зоны, етк.;
10, список данным по результата измерения автоматически сохранены, производят отчет о СПК
В-четвертых, параметры продукта
Модель продукта: СПИ-7500
Применения: Затир припоя. Красная пластмасса. БГА.ФПК.КСП
Детали измерения: толщина, зона, том, 3Д форма, плоское расстояние
Измеряя принцип: измерение метода функции лазера 3 угловое
Язык программного обеспечения: Китаец/английский язык
Источник света: белое СИД самого интересного
Измеряя источник света: красный модуль лазера
Ряд С/И мовинг: стандарт 350мм*340мм (более большой мовинг размер можно подгонять)
Метод измерения: автоматическое полноэкранное измерение. Измерение выбора рамки автоматическое. Измерение руководства выбора рамки
Область видимости: 12мм*15мм
Пиксел камеры: 3 миллиона/область видимости
Самое высокое разрешение: 0.1ум
Тангаж сканирования: 5ум /10 ум /15 ум /20 ум
Повторенная точность измерения: высота чем 1ум, зона <1>
Увеличение: 50С
Максимальная измеряемая высота: 5 мм
Максимальная скорость измерения: 250Профилес/с
режим 3Д: Представлять. Сторона. Линия. Симуляции 3Д пункта 3 различные, масштабируемые. Вращайте
Операционная система: Виндовс7
Компьютерная система: двойн-ядр П4, 2Г память, 20 дюймов ЛКД
Электропитание: 220В 50/60Хз
Максимальный расход энергии: 500В
Вес: о 85КГ
Размеры: Л*В*Х (700 мм *800 мм *400 мм)
Намочите серию 3Д СПИ отдельно стоящая истинная измерительная система 3Д типа развертки лазера который может измерить и проанализировать
Столешница серии 3Д СПИ воды отдельно стоящая измерительная система 3Д типа развертки лазера который может измерить и проанализировать размером с небольш изображение объекта и изображение печати затира припоя также. В частности, бортовой тип одно соответствующий для контролировать процесс печати экрана оптимально путем измерять и анализировать сливк припоя покрытую после печати экрана в 3Д и также оптимально оффлайнового типа инструмента для того чтобы мочь контролировать процесс печати экрана с низким вкладом эффектно.
С датчиком лазера 3Д изготовленным чувствительно и выражением изображения 3Д имея реальность, оно может проанализировать толщину и том точно в пределах объема ошибки 1-2ум.
С цветной камерой, оно может различить покрытые припои от пусковой площадки картины или припоя ПКБ.
Возможно измерить 2 д как длина, угол и диаметр так же, как высота и том 3Д.
Возможно измерить общую зону ПКБ размера 300кс300мм с методом одн-касания.
С принятием высокого механизма развертки ригидности, оно представляет регулярные результаты измерения без влияния окружать вибрацию.
Важность истинного измерения припоя 3Д
Ключевые факторы качества затира припоя свои высота, том и форма.
2Д изображения обеспечивают только цвет, данные по яркости и зоны но не ключевые факторы. измерение 3Д необходимо необходимо, что получило информацию связанный с высотой, томом и формой. По крайней мере дефекты 50% процесса производства СМТ происходят только во время печатания. Хуже качество затира припоя, больше дефектов размещения происходит. Надежность электронных продуктов сразу соединяет к качеству соединения припоя и качество соединения припоя произведено эффект затирами высотой, томом и формой припоя. Без измерения припоя 3Д, никакой путь проверить точное качество печатания. Найдены необходимы более предыдущие дефекты, меньше цены ремонта.
СПЕКТР ДЕФЕКТА СМТ ПРОЦЕССА ПЕЧАТИ
--ОТСУТСТВИЕ ПРИПОЯ
--НЕДОСТАТОЧНЫЙ ПРИПОЙ
--ЧРЕЗМЕРНЫЙ ПРИПОЙ
--НАВОДИТЬ
--50-60%
Большинство людей кладут полностью внимание на машине АОИ для того чтобы обнаружить вышеуказанные дефекты которые можно контролировать эффектно с измерительной системой 3Д СПИ даже прежде идти через процесс рефлов
