| НЕТ | ОПИСАНИЕ | Q'TY | БЛОК | ПРОВЕРКА | ||||||||||||||||||||
| A1-1 | X ASSY КАДРА | 1 | УСТАНОВИТЕ | |||||||||||||||||||||
| A1-2 | ASSY РАМКИ Y | 2 | УСТАНОВИТЕ | |||||||||||||||||||||
| A1-3 | ASSY ГОЛОВЫ | 1 | УСТАНОВИТЕ | |||||||||||||||||||||
| A1-4 | ASSY ШКАФА | 1 | УСТАНОВИТЕ | |||||||||||||||||||||
| A1-5 | ФИДЕР ОТКРЫВАЕТ ASSY КАБЕЛЯ | 2 | УСТАНОВИТЕ | |||||||||||||||||||||
| A1-6 | ASSY ANC | 1 | УСТАНОВИТЕ | |||||||||||||||||||||
| A1-7 | КОРОБКА СБРОСА | 2 | EA | |||||||||||||||||||||
| A1-8 | РЕЗЕРВНЫЙ ASSY ТАБЛИЦЫ | 1 | УСТАНОВИТЕ | |||||||||||||||||||||
| A1-9 | МОНИТОР (TFT LCD) | 2 | EA | |||||||||||||||||||||
| НЕТ | ОПИСАНИЕ | ВАРИАНТ | ПРОВЕРКА | |||||||||||||||||||||
| A2-1 | ASSY ЗРЕНИЯ ЭТАПА | МЕГА FOV 35 MM | □ | |||||||||||||||||||||
| МЕГА FOV 45 MM | □ | |||||||||||||||||||||||
| A2-2 | ASSY ЛЕТАЯ ЗРЕНИЯ | МЕГА FOV 16 MM | □ | |||||||||||||||||||||
| МЕГА FOV 25 MM | □ | |||||||||||||||||||||||
| A2-3 | ASSY НИЗКОПРОБНОЙ РАМКИ | ВЫСОТА | 900 | □ | ||||||||||||||||||||
| 950 | □ | |||||||||||||||||||||||
| A2-4 | ASSY ТРАНСПОРТЕРА | СТАНДАРТ | L К R | □ | ||||||||||||||||||||
| R К L | □ | |||||||||||||||||||||||
| ДЛИНОЙ | L К R | □ | ||||||||||||||||||||||
| R К L | □ | |||||||||||||||||||||||
| A2-5 | ОСНОВАНИЕ ФИДЕРА | ФРОНТ | СТАНДАРТ | □ | ||||||||||||||||||||
| СТЫКОВАТЬ ТЕЛЕЖКУ | □ | |||||||||||||||||||||||
| ЗАД | СТАНДАРТ | □ | ||||||||||||||||||||||
| СТЫКОВАТЬ ТЕЛЕЖКУ | □ | |||||||||||||||||||||||
| A2-6 | ИТ | ИТ | □ | |||||||||||||||||||||
| SEMI | □ | |||||||||||||||||||||||
| НЕ ИТ | □ | |||||||||||||||||||||||
| A2-7 | НАПРЯЖЕНИЕ ТОКА | 200V | □ | |||||||||||||||||||||
| 208V | □ | |||||||||||||||||||||||
| 220V | □ | |||||||||||||||||||||||
| 240V | □ | |||||||||||||||||||||||
| 380V | □ | |||||||||||||||||||||||
| 415V | □ | |||||||||||||||||||||||
| НЕТ | ОПИСАНИЕ | Q'TY | БЛОК | ПРОВЕРКА | ||||||||||||||||||||
| B1-1 | РЕЗЕРВНЫЙ PIN | 6 | EA | |||||||||||||||||||||
| B1-2 | ЛАМПА БАШНИ [PRE-P-B-302-RYG (474)] | 1 | EA | |||||||||||||||||||||
| B1-3 | ОЧИЩАЯ НАБОР - КОРОБКА СЛУЧАЯ - ПРОМЫВНАЯ ЖИДКОСТЬ - ВЫБОР ХЛОПКА - ВЫБИТАЯ ПЕРЧАТКА - ULTRACLEAN - ЩЕТКА (1") - AIR-BLOWER |
1 | УСТАНОВИТЕ | |||||||||||||||||||||
| B1-4 | ОСНОВАНИЕ КЛАВИАТУРЫ | 2 | EA | |||||||||||||||||||||
| КРОНШТЕЙН ОСНОВАНИЯ КЛАВИАТУРЫ | 2 | EA | ||||||||||||||||||||||
| B1-5 | ASSY РУКИ МОНИТОРА | 2 | EA | |||||||||||||||||||||
| B1-6 | КОРОБКА СБРОСА | 1 | EA | |||||||||||||||||||||
| B1-7 | СБРОС BOX2 | 1 | EA | |||||||||||||||||||||
| B1-8 | ВЗРЫВАТЕЛЬ [250V 5A] | 2 | EA | |||||||||||||||||||||
| B1-9 | ВЗРЫВАТЕЛЬ [250V 10A] | 2 | EA | |||||||||||||||||||||
| B1-10 | КОРОБКА JOG (SM321) | 1 | EA | |||||||||||||||||||||
| B1-11 | ПАТРОН ФИЛЬТРА [IF-M5-60-Z-ELEMENT] | 6 | EA | |||||||||||||||||||||
| B1-12 | ПАМЯТЬ USB [TS128MJF120] | 1 | EA | |||||||||||||||||||||
| B1-13 | МИНИ КЛАВИАТУРА ЭПИЦЕНТРА ДЕЯТЕЛЬНОСТИ USB | 2 | EA | |||||||||||||||||||||
| B1-14 | ОПТИЧЕСКИ МЫШЬ | 2 | EA | |||||||||||||||||||||
| B1-15 | КОВРИК ДЛЯ МЫШИ - ОПТИЧЕСКИ | 2 | EA | |||||||||||||||||||||
| B1-16 | ASSY ЭЛЕКТРИЧЕСКОГО КАБЕЛЯ ГЛАВНОЙ ВЛАСТИ | 1 | EA | |||||||||||||||||||||
| B1-17 | ТРУБКА КРЕМНИЯ (ЧЕРНАЯ) | 6 | EA | |||||||||||||||||||||
| B1-18 | ASSY КАБЕЛЯ SMEMA | 1 | EA | |||||||||||||||||||||
| B1-19 | СТАЛЬНОЙ ШАРИК | 20 | EA | |||||||||||||||||||||
| B1-20 | БРЫЗГИ ПЕРЕВОЗЧИКА СТИКЕРА | 1 | EA | |||||||||||||||||||||
| B1-21 | TRI-FLOW | 1 | EA | |||||||||||||||||||||
| B1-22 | РУЧНОЙ НАБОР | КОРЕЙСКИЙ | 1 | КНИГА | ||||||||||||||||||||
| АНГЛИЙСКИЙ ЯЗЫК | 1 | КНИГА | ||||||||||||||||||||||
| КИТАЕЦ | 1 | КНИГА | ||||||||||||||||||||||
| B1-23 | БИБЛИОТЕКА ЧАСТИ ЗРЕНИЯ | КОРЕЙСКИЙ | 1 | КНИГА | ||||||||||||||||||||
| АНГЛИЙСКИЙ ЯЗЫК | 1 | КНИГА | ||||||||||||||||||||||
| КИТАЕЦ | 1 | КНИГА | ||||||||||||||||||||||
| НЕТ | ОПИСАНИЕ | Q'TY | БЛОК | ПРОВЕРКА | ||||||||||||||||||||
| B1-24 | НАБОР ИНСТРУМЕНТА [J9064035B] | РЕЗЦОВАЯ КОРОБКА [J-402 (420*220*210)] |
1 | EA | ||||||||||||||||||||
| НАБОР T-WRENCH (2,2.5, 3,4,5 mm) | 1 | УСТАНОВИТЕ | ||||||||||||||||||||||
| ОТВЕРТКА ТОЧНОСТИ (6 ПК) | 1 | УСТАНОВИТЕ | ||||||||||||||||||||||
| ВОДИТЕЛЬ (150 mm) | 1 | EA | ||||||||||||||||||||||
| ГАЕЧНЫЙ КЛЮЧ ОБЕЗЬЯНЫ (150 mm) | 1 | EA | ||||||||||||||||||||||
| ГАЕЧНЫЙ КЛЮЧ (46 mm) | 1 | EA | ||||||||||||||||||||||
| ДВОЙНОЙ БЕСТУПИКОВЫЙ ГАЕЧНЫЙ КЛЮЧ (8*9 mm) | 1 | EA | ||||||||||||||||||||||
| ГАЕЧНЫЙ КЛЮЧ (7 mm) | 1 | EA | ||||||||||||||||||||||
| НЕТ | ОПИСАНИЕ | Q'TY | БЛОК | ПРОВЕРКА | ||||||||||||||||||||
| B2-1 | ASSY СОПЛА CN040 | 6 | EA | |||||||||||||||||||||
| B2-2 | ASSY СОПЛА CN065 | 6 | EA | |||||||||||||||||||||
| B2-3 | ASSY СОПЛА CN140 | 2 | EA | |||||||||||||||||||||
| B2-4 | ASSY СОПЛА CN220 | 2 | EA | |||||||||||||||||||||
| B2-5 | ASSY СОПЛА CN400 | 1 | EA | |||||||||||||||||||||
| B2-6 | ASSY СОПЛА CN750 | 1 | EA | |||||||||||||||||||||
| B2-7 | ASSY СОПЛА CN1100 | 1 | EA | |||||||||||||||||||||
| B2-8 | ASSY ИНСТРУМЕНТА ТАРИРОВКИ | 1 | EA | |||||||||||||||||||||
| B2-9 | ПЛИТА ТАРИРОВКИ | 1 | EA | |||||||||||||||||||||
| НЕТ | ОПИСАНИЕ | Q'TY | БЛОК | ПРОВЕРКА | ||||||||||||||||||||
| B3-1 | [ВРЕЗАННЫЙ] WINDOWS XP | WINDOWS XP | 1 | EA | ||||||||||||||||||||
| B3-2 | ASSY CD ПРОГРАММЫ MMI | CD ПРОГРАММЫ MMI | 1 | EA | ||||||||||||||||||||
| НЕТ | ОПИСАНИЕ | Q'TY | БЛОК | ПРОВЕРКА | ||||||||||||||||||||
| B4-1 | СВЕТЛЫЙ СОСТАВЛЯЯ КАРТУ ASSY ИНСТРУМЕНТА (МУХА) | 1 | EA | |||||||||||||||||||||
| B4-2 | СВЕТЛЫЙ СОСТАВЛЯЯ КАРТУ ASSY ИНСТРУМЕНТА (ПОЧИНКА) | 1 | EA | |||||||||||||||||||||
| B4-3 | ПОТРЕБИТЕЛИ ТЕЛЕЖКИ СТЫКОВКИ SM НАПРАВЛЯЮТ (СТЫКУЮЩ ВАРИАНТ) | КОРЕЙСКИЙ | 1 | КНИГА | ||||||||||||||||||||
| АНГЛИЙСКИЙ ЯЗЫК | 1 | КНИГА | ||||||||||||||||||||||
| B4-4 | РУКОВОДСТВО СИСТЕМЫ ФИДЕРА ИТ | КОРЕЙСКИЙ | 1 | КНИГА | ||||||||||||||||||||
| АНГЛИЙСКИЙ ЯЗЫК | 1 | КНИГА | ||||||||||||||||||||||
| B4-5 | РЕЗЕРВНЫЙ PIN (ТРАНСПОРТЕР: ДЛИНОЙ, БОЛЬШОЙ) | 2 | EA | |||||||||||||||||||||
| B4-6 | КОРОБКА 2 СБРОСА (ТРАНСПОРТЕР: СТАНДАРТ, ДЛИННЫЕ) | 1 | EA | |||||||||||||||||||||
| НЕТ | ОПИСАНИЕ | НОМЕР ДЕТАЛИ | Q'TY | БЛОК | ПРОВЕРКА | |||||||||||||||||||
| C1-1 | PHOTOSENSOR (НО) [EE-SX670A] | J3212002A | 2 | EA | ||||||||||||||||||||
| C1-2 | PHOTOSENSOR (ТРАНСПОРТЕР, ОСНОВАНИЕ) ФИДЕРА [EE SX672A] |
J3212004A | 5 | EA | ||||||||||||||||||||
| C1-3 | PHOTOSENSOR (XY) [EE-SX674 (OMRON)] | J3212022A | 6 | EA | ||||||||||||||||||||
| C1-4 | МИКРО- PHOTOSENSOR (HEAD/R) [PM-L24] | J3212027A | 3 | EA | ||||||||||||||||||||
| C1-5 | МИКРО- PHOTOSENSOR (HEAD/Z) [PM-U24] | J3212048A | 6 | EA | ||||||||||||||||||||
| C1-6 | PHOTOSENSOR (ТРАНСПОРТЕР) [E3S-LS3N] | J3211048A | 2 | EA | ||||||||||||||||||||
| C1-7 | СВЕТОЭЛЕКТРИЧЕСКИЙ ДАТЧИК (ТРАНСПОРТЕР) [BYD30-DDT] | J3211032A | 1 | EA | ||||||||||||||||||||
| C1-8 | ПОЯС ВРЕМЕНИ (HEAD/Z) [384-1.5GT-9] | J6602076A | 6 | EA | ||||||||||||||||||||
| C1-9 | ПОЯС ВРЕМЕНИ (HEAD/R) [236-2GT-4] | J6602077A | 3 | EA | ||||||||||||||||||||
| C1-10 | ПОЯС ВРЕМЕНИ (HEAD/MIRROR) [267-3GT-6] | J66021004A | 1 | EA | ||||||||||||||||||||

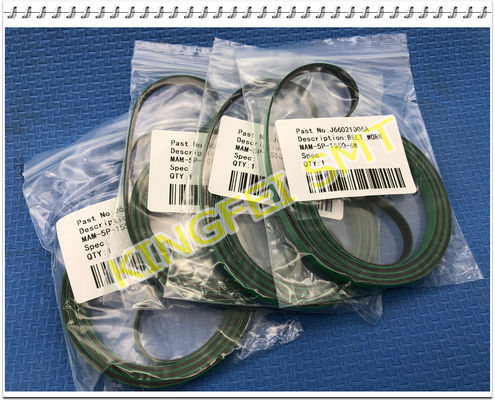

| C1-11 | BELT_WORK MAM-5P-1550-6W | J66021006A | 1 | EA | ||||||||||||||||||||
| C1-12 | BELT_SHUTTLE_1650 MAM-5P-1169-6W | J66021008A | 2 | EA | ||||||||||||||||||||
| C1-13 | СКЛАДЫВАЯ ЗЕРКАЛО | J67551001A | 1 | EA | ||||||||||||||||||||
| C1-14 | РЕЗЕРВНЫЙ PIN | J7500003B | 6 | EA | ||||||||||||||||||||
| НЕТ | ОПИСАНИЕ | НОМЕР ДЕТАЛИ | Q'TY | БЛОК | ПРОВЕРКА | |||||||||||||||||||
| C2-1 | ASSY СОПЛА CN020 (ЕДИНСТВЕННЫЙ FOV ЛЕТАЯ ЗРЕНИЯ 10) |
J90551006A | 6 | EA | ||||||||||||||||||||
| C2-2 | ASSY СОПЛА CN030 (ЕДИНСТВЕННЫЙ FOV ЛЕТАЯ 16 ЗРЕНИЯ) |
J90550133D | 6 | EA | ||||||||||||||||||||
| C2-3 | СОПЛО (CN040) | J9055134C | 6 | EA | ||||||||||||||||||||
| C2-4 | СОПЛО (CN065) | J9055136C | 6 | EA | ||||||||||||||||||||
| C2-5 | СОПЛО (CN140) | J9055256A | 2 | EA | ||||||||||||||||||||
| C2-6 | СОПЛО (CN220) | J9055351A | 2 | EA | ||||||||||||||||||||
| C2-7 | СОПЛО (CN400N) | J90550258B | 1 | EA | ||||||||||||||||||||
| C2-8 | СОПЛО (CN750) | J9055259B | 1 | EA | ||||||||||||||||||||
| C2-9 | СОПЛО (CN1100) | J9055260B | 1 | EA | ||||||||||||||||||||
| ИМЯ СОПЛА | CN020 | CN030 | CN040 | CN065 | ||||||||||||||||||||
| ВОЗНИКНОВЕНИЕ | ||||||||||||||||||||||||
| НАРУЖНЫЙ ДИАМЕТР | Φ0.5 | Φ0.6 | Φ0.75 | Φ1.2 | ||||||||||||||||||||
| ВНУТРЕННИЙ ДИАМЕТР | Φ0.16 | Φ0.28 | Φ0.38 | Φ0.65 | ||||||||||||||||||||
| ИМЯ СОПЛА | CN140 | CN220 | CN400 | CN750 | ||||||||||||||||||||
| ВОЗНИКНОВЕНИЕ | ||||||||||||||||||||||||
| НАРУЖНЫЙ ДИАМЕТР | Φ2.2 | Φ3.6 | Φ6.2 | Φ9.0 | ||||||||||||||||||||
| ВНУТРЕННИЙ ДИАМЕТР | Φ1.4 | Φ2.2 | Φ4.0 | Φ7.5 | ||||||||||||||||||||
| ИМЯ СОПЛА | CN1100 | CALIB. ИНСТРУМЕНТ | ||||||||||||||||||||||
| ВОЗНИКНОВЕНИЕ | ||||||||||||||||||||||||
| НАРУЖНЫЙ ДИАМЕТР | Φ12.7 | Φ13.0 | ||||||||||||||||||||||
| ВНУТРЕННИЙ ДИАМЕТР | Φ11.0 | |||||||||||||||||||||||
| D2. ФОРМА ИНСТРУМЕНТА | ||||||||||||||||||||||||
| СОПЛО ТАРИРОВКИ | Инструмент тарировки (сопло) для МАШИНЫ | |||||||||||||||||||||||
| ПЛИТА ТАРИРОВКИ | Инструмент тарировки для ЭТАПА & ФИДУЦИАЛЬНОЙ КАМЕРЫ | |||||||||||||||||||||||
| СВЕТЛОЕ СОСТАВЛЯЯ КАРТУ TOOL1 | СВЕТЛОЕ СОСТАВЛЯЯ КАРТУ Tool1 для КАМЕРЫ ЭТАПА | |||||||||||||||||||||||
| СВЕТЛОЕ СОСТАВЛЯЯ КАРТУ TOOL2 | СВЕТЛОЕ ОТОБРАЖЕНИЕ Tool2 для КАМЕРЫ ЛЕТАЯ | |||||||||||||||||||||||
