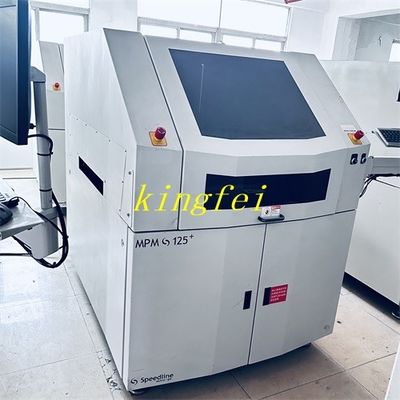

MPM BTB 125 Печатная машина MPM / Speedline

MPM/Speedline Печать сварной пасты и распыление сварной пасты BTB125
MPM/Speedline Онлайн оборудование полностью автоматическое
Размер оборудования:1638.4м9 х1593.1 мм х1418.6 мм
Масса оборудования:1039 кг
Требования к мощности:200~400VAC/60Hz,15A
Требования к источнику воздуха:5KGf/cm2 ((0,5Mpa)
Параметр
Размер подложки:609.6 мм х 508 мм
Минимальный размер подложки:500,8 мм х 50,8 мм
Размер толщины подложки:0.2mm~5.0mm
Канал печати:4.5 кг ((101 кг)
канал передачи:20,5-4,5 кг
Зажимание подложки:зажимание основной пластины, фиксированное зажимание верхней части, вакуум рабочего стола, система зажимания краев EdgeLoc
Способ поддержки подложки:Магнитные пальчики, опциональные части: H-башни, опорный блок, специальная установка, Quik Too1
Площадь печати:609.6 мм х 508 мм
Снятие формы печати: 0 мм ~ 6,35 мм
скорость печати:00,635 мм/сек ~ 304,8 мм/сек
Давление печати: 0 ~ 22,7 кг
Размер рамки шаблона:737x737 мм
Поле зрения изображения (FOV):10.6mx8.0mn
Тип даты:Стандартная форма эталонной точки
Система камеры: Система камеры: Единая цифровая камера - MPM Патентная система зрения вверх/вниз

Точность выравнивания и повторяемость всей системы:± 12,5 мкм
Точность выравнивания и повторяемость всей системы:± 12,5 мкм
Требования к мощности оборудования:200~240VAC/60Hz,15A
Требования к сжатому воздуху:100psi@4cfm
