| MOQ: | 1 шт. |
| Срок доставки: | В пределах 3days |
| Способ оплаты: | T/T, Western Union, MoneyGram |
| Емкость поставок: | 10 шт. |

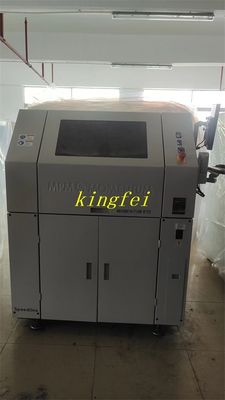

Импульс BTB Печатная машина MPM/Speedline Solder Paste Printer
| MPM/Speedline Solder Paste Printer Импульс BTB | |
| MPM/Speedline Онлайн оборудование полностью автоматическое | |
| Размер оборудования: | 1195.4х1394х1589.4 мм |
| Масса оборудования: | 797 кг |
| Требования к мощности: | от 200 до 240 ВАК (10%) однофазный@50/60 Гц,15А |
| Требования к источнику воздуха: | 100 psi, от 4 см (стандартный режим работы) до 18 м (вакуумная ткань) (6,89 бар@1,9 Lsto8,5 L/s), трубопровод диаметром 12,7 м, наружный диаметр x9,5 мм трубопровод внутреннего диаметра |
| параметр | |
| Максимальный размер подложки: | (X 609.6mmx508mm x Y) (24x20 дюймов) |
| Минимальный размер подложки: | (Kx50.8mm x 50.8mm) (2x2 дюйма) |
| Размер толщины подложки: | 0.2~5.0 мм (0.008~0.20 дюйма) |
| Максимальная масса подложки: | 40,5 кг (101 кг) |
| Разрыв на краю подложки: | 30,0 мм (0,118 дюйма) |
| Освобождение дна: | 12.7 мм (0,5 дюйма) стандартная конфигурация 25 м (1,0 дюйма) |
| Застегивание подложки: | Фиксированный нижний зажим, вакуум в центре |
| Способ поддержки подложки: | Магнитный пальчик (необязательно: вакуумный баффл, вакуумный пальчик, опорный блок, специальная установка, запатентованный автоматический инструмент, Quik Tool) |
| Налейте: | Круговые платы больше 20 дюймов требуют специального рабочего стола с большим размером X |
| Параметры печати | |
| Максимальная площадь печати (XxY): | 609.6ммх508мм ((24х20 дюймов) |
| Отпечатка (отпечатка): | 0 ~ 6,35 м (00,25 дюйма) |
| скорость печати: | 0.635 мм/с ~ 304.8 мм/с ((0.025 дюйма/с ~ 12 дюйма/с) |
| Давление печати: | 0 ~ 22,7 кг (0 1b ~ 50 1lbs) |
| Размер рамки шаблона: | Шаблон рамки линейки 737mmx737mm (29x29inch), меньших размеров шаблоны доступны |
| Изображения | |
| Видимое поле ((FOV): | 10.6ммх8.0мм ((0.417х0.315 дюймов) |
| Тип точки обзора изображения: | Стандартная точка отсчета формы (см. стандарт SMEMA), подложка/отверстие |
| Система камеры: | Единая цифровая камера (патентованная MPM система зрения вверх-вниз) |
| Производительность | |
| Точность выравнивания и повторяемость всей системы | ± 12 микрон (0.0005 ") @ 60, Cpk ≥ 2.0 |
| Фактическая точность и повторяемость печати пастой для сварки: | ± 20 микрон ((士0.0008??) @ 60, Cpk ≥ 2.0 |
| Время цикла | |
| Импульс BTB | 9 секунд стандарт |
| Импульс BTB HIE | 70,5 секунды стандарт |
|
|
