| MOQ: | 1 шт. |
| Срок доставки: | В пределах 3days |
| Способ оплаты: | T/T, Western Union, MoneyGram |
| Емкость поставок: | 10 шт. |
особенность
1.Специальные учреждения алюминиевого сплава, более четко понимают состояние работы журнала
2. Стабильный интегральный литейный подъем платформы конструкции улучшил стабильность оборудования
3.Многофункциональная электрическая схема и программная конструкция, стабильная производительность, обеспечивают плавную производственную линию.
4В верхней части контейнера имеется 4 вида выбора PITCH, которые могут устанавливать расстояние шага пикселя питания.
5. LED трехцветный рабочий индикатор управляется 7-дюймовым цветовым человеко-машинным интерфейсом.
6Для расположения всасывающей сопла используется универсальный механизм расположения, и абсорбционные биты могут регулироваться в соответствии с характеристиками ПХБ-карты.
7.Платочная часть доски на всасывающей пластине выполняет функцию подъема и подъема.
8Материальная коробка передается пластиковой полосой плоской пластины.
9. Регулируемый регулировщик скорости.
10.Три точки позиционирования, верхний и нижний пневматический зажим, обеспечить точное расположение коробки.
11Система защиты пластинки обеспечивает, чтобы плата ПХБ не была повреждена и уменьшилась потеря процесса.
12Стандартный коммуникационный интерфейс SMEMA может быть подключен к другим устройствам автоматизации.
Технические параметры

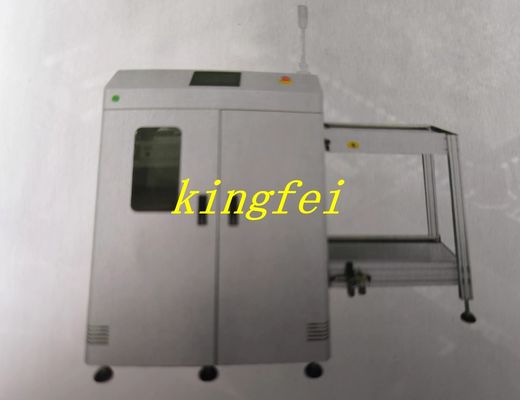

| описание | Это устройство используется для автоматической загрузки двухсторонних и оптических плат на SMT производственная линия |
| Номер журнала | Верхний конвейер: 1 магазин нижний конвейер: журнал |
| Индексационная высота | 10.20.30.40 мм или указать |
| Электрическое питание | 400 шт ((0,6 мм толщины PCB) |
| Время цикла | Приблизительно 12 секунд или уточнить |
| Электрическое питание | Сменное напряжение 110 вольт или 220 вольт; однофазный |
| Сила | Макс 300ВА |
| Давление воздуха и потребление воздуха | 4-6 бар, 30 л/мин максимум |
| Высота транспортировки | 900±20MM (или указанные заказчиком) |
| Направление перевозки | Слева направо или справа налево |
Спецификация
| Модель | Размер ((L*W*H MM) | Размер ПКЖ ((мм) | Размер стойки | Вес ((Кг) |
| VL-M-TN | 1640*865*1250 | 50*50-330-250 | 335*320*563 | 200 кг |
| VL-L-TN | 1950*945*1250 | 50*50-445*330 | 460*400*563 | 240 кг |
| VL-LL-TN | 2270*1110*1250 | 50*50-530*390 | 535*460*563 | 280 кг |
| VL-XL-TN | 2270*1250*1250 | 50*50-530*460 | 535*530*563 | 320 кг |
|
|
| MOQ: | 1 шт. |
| Срок доставки: | В пределах 3days |
| Способ оплаты: | T/T, Western Union, MoneyGram |
| Емкость поставок: | 10 шт. |
особенность
1.Специальные учреждения алюминиевого сплава, более четко понимают состояние работы журнала
2. Стабильный интегральный литейный подъем платформы конструкции улучшил стабильность оборудования
3.Многофункциональная электрическая схема и программная конструкция, стабильная производительность, обеспечивают плавную производственную линию.
4В верхней части контейнера имеется 4 вида выбора PITCH, которые могут устанавливать расстояние шага пикселя питания.
5. LED трехцветный рабочий индикатор управляется 7-дюймовым цветовым человеко-машинным интерфейсом.
6Для расположения всасывающей сопла используется универсальный механизм расположения, и абсорбционные биты могут регулироваться в соответствии с характеристиками ПХБ-карты.
7.Платочная часть доски на всасывающей пластине выполняет функцию подъема и подъема.
8Материальная коробка передается пластиковой полосой плоской пластины.
9. Регулируемый регулировщик скорости.
10.Три точки позиционирования, верхний и нижний пневматический зажим, обеспечить точное расположение коробки.
11Система защиты пластинки обеспечивает, чтобы плата ПХБ не была повреждена и уменьшилась потеря процесса.
12Стандартный коммуникационный интерфейс SMEMA может быть подключен к другим устройствам автоматизации.
Технические параметры
| описание | Это устройство используется для автоматической загрузки двухсторонних и оптических плат на SMT производственная линия |
| Номер журнала | Верхний конвейер: 1 магазин нижний конвейер: журнал |
| Индексационная высота | 10.20.30.40 мм или указать |
| Электрическое питание | 400 шт ((0,6 мм толщины PCB) |
| Время цикла | Приблизительно 12 секунд или уточнить |
| Электрическое питание | Сменное напряжение 110 вольт или 220 вольт; однофазный |
| Сила | Макс 300ВА |
| Давление воздуха и потребление воздуха | 4-6 бар, 30 л/мин максимум |
| Высота транспортировки | 900±20MM (или указанные заказчиком) |
| Направление перевозки | Слева направо или справа налево |
Спецификация
| Модель | Размер ((L*W*H MM) | Размер ПКЖ ((мм) | Размер стойки | Вес ((Кг) |
| VL-M-TN | 1640*865*1250 | 50*50-330-250 | 335*320*563 | 200 кг |
| VL-L-TN | 1950*945*1250 | 50*50-445*330 | 460*400*563 | 240 кг |
| VL-LL-TN | 2270*1110*1250 | 50*50-530*390 | 535*460*563 | 280 кг |
| VL-XL-TN | 2270*1250*1250 | 50*50-530*460 | 535*530*563 | 320 кг |
