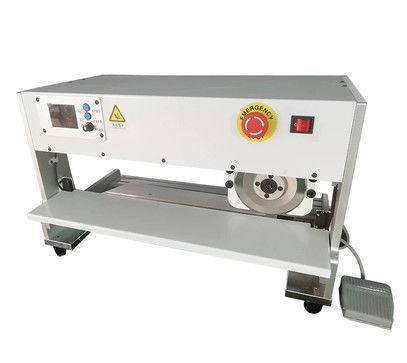

PCBA сепараторная машина SMT PCB режущая машина ручной рабочий стол PCB маршрутизатор

Революционируйте процесс резки ПХБ
В стремительно развивающемся мире производства электроники точность и эффективность обработки печатных плат не подлежат обсуждению.Наша машина для отделки печатных листов стала передовым решением.Независимо от того, занимаетесь ли вы электроникой, электрическими приборами, освещением, медициной, автомобилестроением, новой энергетикой,или другие электронные технологии - смежные отрасли, эта машина - ключ к бесшовной высококачественной резке ПКБ.

Комплексные решения для электронной сборки
Мы предлагаем полный спектр решений для электронной сборочной промышленности.Он способен обрабатывать различные типы ПХБ, в том числе:

- Алюминиевые подложки: обеспечивают точную резку без повреждения структуры подложки.
- Платы из стекловолокна: обеспечение чистых разрезов, которые сохраняют целостность стекловолокнистого материала.
- ПКБА-карты: специально разработанные для обработки сложности ПКБА (сборка печатных плат) с компонентами, уменьшая риск повреждения компонентов во время процесса резки.
- FR - 4 доски: распространенный материал PCB, и наша машина обрабатывает его с высокой точностью, гарантируя гладкие и свободные от щелей края.

Беспрецедентная технология отделки панелей

Процесс резки - отделки краев

Наша машина применяет уникальный метод "верхний круглый нож" и "нижний прямой нож" для демантаж.и верхний круглый нож будет двигаться горизонтально к заранее установленной точки резкиЭтот процесс имеет несколько значительных преимуществ:

- Минимизировать стресс - связанные с ним повреждения: традиционные методы разрыва ПХБ после сварки часто повреждают схемы или разрушают электронные компоненты из-за стресса.Наша машина использует метод "нож-движение", что позволяет полностью уменьшить напряжение, предотвратить трещины и разрывы сварных соединений и значительно повысить эффективность производства и качество продукции.
- Высокое качество резки: процесс резки свободен от разрыва проволоки, с плоскими вырезами и без вырезов.уменьшение необходимости послепереработки и переработки.

Независимая разработка и интеллектуальное управление

- Полностью независимая НИОКР: машина разработана полностью самостоятельно и использует микрокомпьютерную программу для управления.с высокой устойчивостьюОн может отрезать однолистные платы длиной от 0 до 360 мм за один раз, удовлетворяя потребности различных производственных масштабов, от небольших партий прототипов до крупномасштабного массового производства.
- Регулируемая скорость резки: скорость резки доски может регулироваться на два уровня: 500 мм/с и 300 мм/с. Более быстрая скорость ножа может улучшить качество продукта, гарантируя отсутствие выщелачиваний или волокон,в то время как регулируемая скорость также позволяет гибко обрабатывать различные материалы и толщины ПКБ.

Гибкие и настраиваемые параметры резки

- Удаление и регулировка колеса ножа: Удаление колеса ножа варьируется от 0 до 360 мм (длина инструмента может быть настроена).Высота ножа вверх и вниз может регулироваться от 0 до 2 мм, который подходит для различных толщин платы ПКБ и решает проблему различной глубины канавки V - CUT на ПКБ. Кроме того, высота рабочего стола может регулироваться от 0 до 50 мм,обеспечение операторов комфортной и эргономичной рабочей среды.
- Настраиваемые остановки резки: движущийся ход ножа может быть настроен на начало и остановку в зависимости от длины доски, а остановки можно устанавливать вручную,позволяет точно контролировать процесс резки для различных размеров и форм ПКБ.

Технические спецификации

- Размеры хоста: 610 мм * 360 мм * 375 мм, компактная конструкция, которая может поместиться в различные макеты производственной мастерской, не занимая чрезмерного пространства.
- Толщина отделки панелей: способен обрабатывать ПХБ толщиной от 0,2 до 3,0 мм, что делает его подходящим для широкого спектра ПХБ в различных электронных приложениях.
- Скорость подачи на доску: 300 - 500 мм/с, обеспечивая эффективное производство и сокращая общее время производства.
- Материал инструмента: инструмент изготовлен из высокоскоростной стали SKD61, которая известна своей высокой твердостью, износостойкостью и длительным сроком службы,чтобы гарантировать, что машина может поддерживать высокое качество резки в течение большого количества производственных циклов.
- Рабочая температура: 10 - 35°C, что позволяет стабильно работать в типичной промышленной производственной среде.
- Температура хранения: - 20 - 50°C, обеспечивая гибкость в условиях хранения и транспортировки.
- Электроснабжение: 220V/110V, 50HZ/60HZ, 60W, устройство с относительно низким потреблением энергии, которое может работать в различных региональных условиях питания.
- Машины вес: 30 кг, что позволяет легко перемещаться и перемещаться в пределах производственного объекта при необходимости.

Проектирование безопасности и стабильности

Аспекты проектирования безопасности

- Защита лезвия: Круглый нож оснащен защитными ножами с обеих сторон, что предотвращает порезы операторов во время процесса кормления, обеспечивая безопасную рабочую среду.
- переключатель режима и система тревоги: переключатель режима - это переключатель, управляемый ногой, который может быть настроен на непрерывный режим ступания ноги или точечного движения.если машина не достигает установленного хода во время работыПеред продолжением работы сигнализация должна быть отменена, чтобы предотвратить возможные ошибки и обеспечить безопасность процесса резки.

Производительность стабильности

- Высококачественные аксессуары для лезвия: аксессуары для лезвия используют круговые ножи из высокоскоростной стали SKD61, а круговые ножи CBA, которые износостойкие и долговечные.Это гарантирует, что машина может поддерживать стабильную производительность резки в течение длительного периода, уменьшая частоту замены инструмента и затраты на обслуживание.

Заключение

KINGFEI SMT PCB Depaneling Machine - это не просто оборудование; это стратегическая инвестиция для вашего бизнеса по производству электроники.,гибкие параметры, и акцент на безопасности и стабильности, это может значительно повысить эффективность производства, улучшить качество продукции, и снизить издержки производства.Независимо от того, являетесь ли вы небольшим производителем электроники или крупным предприятием.Выберите KINGFEI и перенесите свой процесс производства PCB на следующий уровень.Свяжитесь с нами сегодня, чтобы узнать больше о том, как эта машина может изменить вашу производственную линию!
