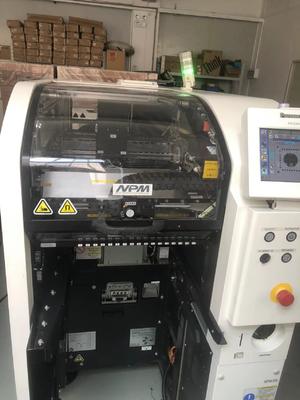

Машина Panasonic NPM D3 высокоэффективное производство SMT с передовой модульной технологией

Panasonic NPM - D3 - это современная машина для размещения с помощью технологии поверхности (SMT), предназначенная для революции в процессе производства электронных устройств.

1Высокопроизводительные головки размещения

- Легкий 16 - головка сопла: в режиме высокой производительности (ON) он достигает максимальной скорости 84000 cph (0,043s / чип) с точностью размещения ± 40μm / чип (Cpk≥1),Идеально подходит для большого объема производства небольших компонентов, таких как чипы 0402.При выключении режима высокой производительности скорость составляет 76 000 cph (0,047 с/чип), а точность может достигать до ±30 мкм/чип (необязательно ±25 мкм/чип при специальных условиях, установленных Panasonic).Он может обрабатывать компоненты в диапазоне от 03015/0402 чипов до L6 × W6 × T3 компонентов.
- 12 - Голова сопла: с максимальной скоростью 69000 cph (0,052s / чип) и точностью размещения ± 30μm / чип (Cpk≥1), он может обрабатывать компоненты от 0402 чипов до L12 × W12 × T6.5, подходящий для более широкого диапазона размеров компонентов в приложениях средней скорости и высокой точности.
- 8 - Голова сопла: способна достигать максимальной скорости 43 000 cph, она предлагает точность размещения ± 30 мкм/QFP 12 - 32 мм и ± 50 мкм/QFP менее 12 мм.Он может обрабатывать компоненты от 0603 чипов до крупных компонентов до L100 × W90 × T28, что делает его подходящим для размещения более крупных компонентов, таких как разъемы и некоторые типы интегральных схем.
- 2 - головка сопла: хотя и медленнее с максимальной скоростью 11 000 cph, она имеет точность размещения ± 40μm / чип (Cpk≥1) и может обрабатывать компоненты от 0402 чипов до L6 × W6 × T3.Он часто используется для размещения деталей, требующих более точного обращения или для малого объема производства конкретных компонентов.

2Гибкие способы производства

- Двухполосная работа: NPM - D3 оснащена двуполосной конвейерной системой, позволяющей три различных режима производства: независимый режим производства, чередующийся режим производства,и сочетание обоихВ независимом режиме производства передние и задние головки могут работать на разных печатных пластинках одновременно, что является высокоэффективным при одновременном производстве разных моделей продукции.Альтернативный режим производства позволяет головам чередоваться между двумя трекамиЭта гибкость означает, что вы можете оптимизировать производство в соответствии со специфическими требованиями ваших конструкций печатных плат и объемов производства.
- Функция подключения и отключения: позволяет свободно настраивать головки размещения. Это означает, что вы можете легко настроить машину для удовлетворения различных производственных потребностей.Вы можете быстро изменить комбинацию голов в зависимости от того, производите ли вы большие объемы небольших плотных PCB или смесь пластин с различными размерами и типами компонентов..

3Высокая точность и высокая производительность

- Высокая жесткость gantry и передовые системы камеры: высокая жесткость gantry обеспечивает стабильную основу для размещения головы, обеспечивая точное движение.Престижная камера повышает точность размещения на 25% по сравнению с предыдущими моделями.Он сочетает в себе проверку выравнивания, толщины и 3D-коппланаризма в одном шаге, экономия времени и улучшение общего процесса производства.
- Улучшенная производительность: увеличивает производительность IPC-9850 на 30% до 38 078 с/ч на квадратный метр, что делает ее одной из самых производительных SMT-машин в своем классе.Конструкция и технология машины оптимизированы для минимизации времени цикла и максимизации количества компонентов, размещенных в единицу времени.

4. Пользовательское - дружественное программное обеспечение

- Комплексное управление производством: программное обеспечение системы позволяет осуществлять общее управление производственной линией, производственной мастерской и заводом.Он обеспечивает мониторинг производственного процесса в режиме реального времени., что позволяет отслеживать прогресс производства, выявлять узкие места и вносить коррективы для повышения эффективности.Вы также можете планировать производственные графики более эффективно с помощью функции мониторинга работы линии.
- Эффективная установка и переход машины: поддерживает легкую установку машины и переход между различными производственными работами.параметры размещения, и данные компонентов, сокращая время простоя во время смены работы.

5Спецификации

- Электроснабжение: совместимо с трехфазным AC 200V±10V / AC 220V±10V / AC 380V±10V / AC 400V±10V / AC 420V±10V / AC 480V±10V, с энергопотреблением 2,7 кВА.
- Пневматический источник: требует 0,5 МПа, 100 л/мин (A.N.R.).
- Размеры: W832mm×D2652mm×H1444mm.
- Вес: примерно 1680 кг (в зависимости от дополнительных компонентов).

Атрибуты настройки

- Совместимость компонентов: может обрабатывать широкий спектр компонентов, от самых маленьких чипов 03015/0402 до крупных компонентов до L100×W90×T28, включая SOP, QFP, CSP, BGA,алюминиевые конденсаторы электролиза, контроллеры громкости, триммеры, катушки и разъемы.
- Возможность интеграции линий: NPM - D3 может быть легко интегрирован в существующие производственные линии.такие как принтеры, инспекционные машины и перекачивающие печи, а также оборудование третьих лиц, что позволяет создать высокоэффективную и индивидуальную производственную линию.
- Энергосберегающие характеристики: разработанный с учетом энергосберегающих характеристик, NPM - D3 помогает снизить общие производственные затраты, потребляя меньше энергии по сравнению с некоторыми традиционными SMT-машинами.Это полезно не только для ваших результатов, но и для экологической устойчивости.
