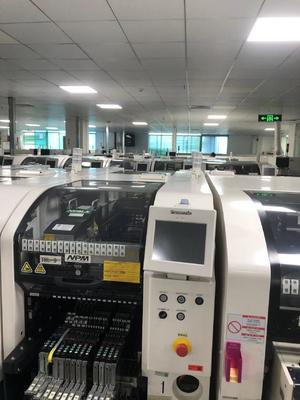

Panasonic NPM W Чип Монтер Ваше окончательное решение для высокоэффективной SMT сборки

Panasonic NPM - W - это передовая машина с высокоэффективной технологией монтажа поверхности (SMT), которая переопределяет стандарты высокоэффективного электронного производства.Проектировано с передовыми функциями и интеллектуальным дизайном, он удовлетворяет широкий спектр производственных потребностей в электронике.

1. Исключительные результаты размещения

- Многоголовые установки:
- 16 - Голова ноздри: при работе в режиме высокой производительности (ON) она достигает внушительной максимальной скорости 70 000 cph (0, 051 с/ чип) с точностью размещения ± 40μm/ чип (Cpk≥1).В режиме высокой точности (OFF), скорость составляет 62 500 cph (0, 058 с/ чип) и точность может быть увеличена до ± 30 мкм/ чип (необязательно ± 25 мкм/ чип при специальных условиях, установленных Panasonic).Он может обрабатывать компоненты от небольших, как 0402 чипов с теми, с размерами L6 × W6 × T3, что делает его идеальным для большого объема производства небольших компонентов.
- 12 - головка нозджи: обеспечивает максимальную скорость 62 500 cph (0,058s/chip) и точность размещения ± 40μm/chip (Cpk≥1).5, подходящий для различных размеров компонентов в средней скорости, высокой точности.
- 8 - головка сопла: с максимальной скоростью 40 000 cph (0,090s / чип), она обеспечивает точность размещения ± 40 мкм / чип, ± 30 мкм / QFP 12 - 32 мм и ± 50 мкм / QFP менее 12 мм.Эта голова может обрабатывать компоненты от 0402 чипов до более крупных до L32 × W32 × T12, что позволяет размещать различные компоненты, включая некоторые более крупные интегральные схемы.
- 3 - Голова сопла: Хотя она имеет более низкую скорость 11 000 cph (0,33s / QFP), она обеспечивает точность размещения ± 30 мкм / QFP.Он может обрабатывать компоненты от 0603 чипов до крупных компонентов до L150 × W25 ((对角152) × T28, что делает его подходящим для размещения крупных компонентов, таких как соединители и некоторые специализированные компоненты.

2Высокая точность и высокая производительность

- Усовершенствованная камера: оснащенная награжденной мультипризнавательной камерой, NPM - W объединяет выравнивание компонентов, измерение толщины и 3D-проверку сопланарности в одном шаге.Это не только улучшает точность размещения, но и повышает общее качество собранных ПХБ, уменьшая вероятность дефектов.
- Высокая жесткость gantry: высокая жесткость gantry обеспечивает стабильную платформу для монтажных голов, обеспечивая плавное и точное движение во время процесса размещения.Эта стабильность способствует высокой точности размещения компонентов, даже при высоких скоростях.

3. Совместимость разносторонних компонентов
NPM-W может обрабатывать широкий спектр компонентов, от самых маленьких чипов 0402 до крупногабаритных компонентов, таких как соединители с размерами до L150 × W25 × T28.включая СОП, QFP, CSP, BGA, алюминиевые электролизные конденсаторы, контроллеры объема, триммеры, катушки и многое другое.от потребительской электроники до промышленного оборудования.

4Гибкие способы производства

- Двухполосная конвейерная система: машина имеет двухполосную конвейерную систему, предлагающую три режима производства: независимый режим производства, чередующийся режим производства,и сочетание обоихВ независимом режиме производства передние и задние головки могут работать на разных печатных пластинках одновременно, что является высокоэффективным при одновременном производстве разных моделей продукции.Альтернативный режим производства позволяет головам чередоваться между двумя трекамиЭта гибкость позволяет производителям оптимизировать производство в соответствии со своими конкретными производственными требованиями.
- Простая установка и смена машины: NPM - W поддерживает простую установку машины и быструю смену между различными производственными работами.Система программного обеспечения может быстро регулировать настройки, такие как ширина путиЭто имеет решающее значение для производителей, которым необходимо быстро реагировать на меняющиеся требования рынка и графики производства.

5. Большой формат PCB обработки
NPM - W может обрабатывать большие ПКБ, с максимальным размером L750 × W550 мм в режиме однополосного монтажа.он может обрабатывать ПКБ до L750 × W260mm для общей установкиЭто делает его подходящим для производства больших форматных печатных плат, таких как те, которые используются в промышленных системах управления, больших экранах и некоторых типах силовой электроники.

6Спецификации

- Электроснабжение: совместимо с трехфазным AC 200V±10V / AC 220V±10V / AC 380V±10V / AC 400V±10V / AC 420V±10V / AC 480V±10V, с энергопотреблением 2,5 кВА.
- Пневматический источник: требует 0,5 МПа, 200 л/мин (A.N.R.).
- Размеры: W1280mm×D2332mm×H1444mm.
- Вес: примерно 2250 кг (в зависимости от дополнительных компонентов).

Атрибуты настройки

- Опции питания компонентов: поддерживает широкий спектр методов питания компонентов, включая различные ширины ленточных питателей (8/12/16/24/32/44/56 мм),с не более чем 120 последовательными питателями (для 8 мм ленты)Он также поддерживает однотипные и двутипные кормильщики подносов, а также кормильщики полотна.обеспечение гибкости в поставке компонентов в соответствии с требованиями производства.
- Интеграция и расширение линий: NPM - W может быть легко интегрирован в существующие производственные линии SMT.такие как принтерыЭто позволяет производителям создавать высокопроизводительную и эффективную производственную линию.Он предлагает потенциал для будущего расширения., что позволяет производителям добавлять больше функциональности или мощности по мере роста их бизнеса.
- Энергосберегающий дизайн: разработанный с учетом энергосберегающих особенностей, NPM - W помогает снизить общие производственные затраты, потребляя меньше энергии по сравнению с некоторыми традиционными машинами SMT.Это не только приносит пользу производителю, но и способствует экологической устойчивости.
