| Наименование марки: | FUJI |
| Номер модели: | НСТ ИИ |
| MOQ: | 1шт |
| Время доставки: | В течение 2 недель |
| Условия оплаты: | T / T, Western Union, MoneyGram |

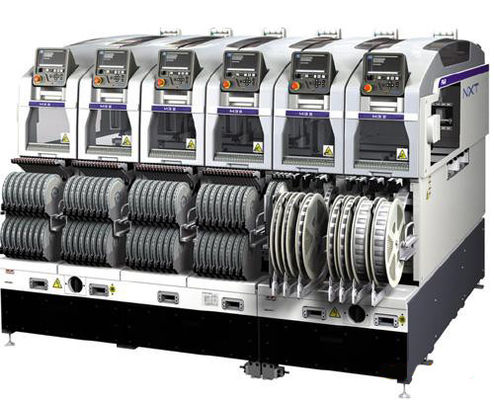

Fuji Scalable Placement Platform NXT II (Платформа для масштабируемого размещения Fuji NXT II)
1.Особенность
1.1Предоставление лучшей конфигурации машины для клиентов: NXTII является единственной машиной с подлинной модульной концепцией. It is possible to freely install a combination of units such as a work head or a component supply unit and a transport track type to provide the optimum machine configuration suitable for all kinds of customersВы можете просто использовать инструмент для выполнения замены устройства, включая головку размещения.
1.2Можно использовать производство с двумя рельсами: двухподъемная рельсовая машина может одновременнопроизводитьКроме того, поскольку время работы платы или переносной пластины равняется нулю, увеличивается производительность.
1.3Просто используйте требуемое количество, не вызывая слишком больших проблем: NXTII может быть заменен и добавлен с модуля или расположения головы,так что требуется минимальный объем производства с минимальными инвестициями.
1.4Чтобы играть подавляющее преимущество В соответствии с изменениями в форме производства: NXTII масштабируемость для покрытия клеев, размещения PoP, размещения голых чипов и других новых форм производства,не нуждаются в импорте специального оборудования может быть заменена соответствующим блоком.
| M3 II | M6 II | M6 IISP | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| Применимый размер ПКБ (L x W) | 48мм×48мм534мм×510мм ((двойной конвейер) * 48мм×48мм534мм×610мм (один конвейер) *Двойные конвейеры могут обрабатывать ПХБ до 280 (W) мм. ПХБ больше 280 (W) мм должны быть произведены путем изменения двойного конвейера в режим производства с одной полосой. | 48мм×48мм520мм×510мм ((двойной конвейер) * 48мм×48мм520мм×610мм ((один конвейер) | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| Типы деталей | До 20 типов деталей (вычисляется с помощью 8 мм ленты) | До 45 типов деталей (вычисляется с помощью 8 мм ленты) | До 44 типов деталей (вычисляется с помощью 8 мм ленты) | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| Время загрузки ПКБ | Для двойного конвейера: 0 сек (непрерывная работа) Для одного конвейера: 2,5 сек (транспорт между модулями M3 III), 3.4 сек (транспорт между модулями M6 III) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Точность размещения (Фидуциальный стандарт маркировки) |
|
| |||||||||||||||||||||||||||||||||||||||||||||||||||||
| Производительность |
|
|
| ||||||||||||||||||||||||||||||||||||||||||||||||||||
| Поддерживаемые части |
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ширина модуля | 320 мм | 645 мм | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| Размеры машины | L:1295mm(M3 II×4, M6 II×2) / L:645mm(M3 II×2, M6 II) В:1900.2 мм H:1474 мм ((M3 II) / 1476 мм ((M6 II,M6 IISP) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Система снабжения деталями | |
| Интеллектуальные кормильцы | Поддержка ленты шириной 4, 8, 12, 16, 24, 32, 44, 56, 72, 88 и 104 мм |
| Питальщики | 4 ≤ Ширина части ≤ 15 мм (6 ≤ Ширина палки ≤ 18 мм), 15 ≤ Ширина части ≤ 32 мм (18 ≤ Ширина палки ≤ 36 мм) |
| Подносы | Применимые размеры подноса: 135,9 x 322,6 мм (стандарт JEDEC) (Единица подноса-M),276 x 330 мм (Единица подноса-LT),143 x 330 мм (Единица подноса-LTC) |
| Варианты | |
| Кормильщики подносов, PCU II (подразделение по перемене поддонов), MCU (подразделение по перемене модулей), стенд инженерной панели, адаптер FUJI CAMX, Fujitrax | |
