Универсальный оригинал ФУДЗИ машины СПФ-Л/В размещения держателя поверхности Моунтер

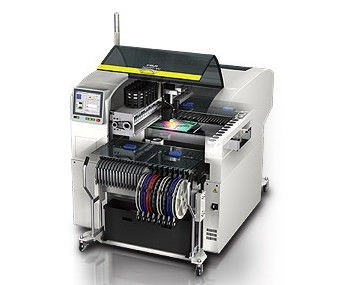

Высокоскоростной многоцелевой монтер XPF-L/W оригинальная машина FUJI

• Особенность

1.1Заместительные головки ("авто-инструменты") автоматически меняются во время производства: XPF является первой в мире машиной с динамической заменой головки.Машина может переключаться между высокоскоростной головой и многоцелевой головой автоматически во время производства, чтобы гарантировать, что наиболее эффективная голова для текущей задачи используетсяЭто включает возможность переключения на головку клея, что означает, что нанесение клея и размещение деталей могут быть выполнены на одной и той же машине.

1.2Нет необходимости решать между высокоскоростным монтажом или многоцелевой машиной:Поскольку обмен головой является динамическим и автоматическим, XPF является безграничнымрастворНезависимо от типа панели, XPF обеспечивает оптимальный баланс производственных мощностей.чтобы вы всегда получали максимальную отдачу от своего оборудования.

1.3Поддержка панелей размером до 686 х 508 мм с XPF-W:Модель XPF-W предназначена для обработки больших и тяжелых панелей размером до 686 х 508 (27 х 20 дюймов) мм и весом до 6 кг.

• Спецификации

• Спецификации машины		Автоинструмент револьвера	Одноножка	M4 Автоинструмент	Автоинструмент клея
  Количество сосудов		12	1	4	Количество заполненных шприцев: 1 шприц на одну клеевую станцию
  Количество автоинструментов удерживается на автоинструментальной станции		2 (XPF-L) / 3 (XPF-W)	6 (XPF-L) / 8 (XPF-W) (Авто-инструмент измерения высоты одной лотки) содержится при использовании подносов)	1	Количество занятых слотов питания: 8 (MFU-40) (Фиксированное положение погрузки - вверх) на 4 авто-инструмента с клеем может быть загружен)
  Поддерживаемые части		0402 ((01005) до 20 х 20 мм Максимальная высота: 3,0 мм	1005 ((0402) к 45 x 150 (68 x 68) мм Максимальная высота: 25,4 мм	Тип 4 сосудов: 3 x 3 до 14 x 14 мм Тип 2 сосудов: 14 x 14 до 22 x 26 мм Максимальная высота: 6,5 мм	Страна погрузки: Страна 1 (MFU-40 или фиксированное устройство)
  Машина такт.	XPF-L	0.144 сек / компонент 25000 кВт/ч	0.400 секунд / Компонент 9000 cph	Тип четырех соприкосновений: 0,343 сек/ 10 500 шт/ч Тип 2 сопла: 0,456 сек/ Стреляли 7,900 штук в час.	Такт подачи: 0,2 сек/с.
  	XPF-W	0.145 сек / компонент 24,800 с/ч	0.418 сек / Компонент 8,600 с/ч	4 нозджи типа; 0,351 сек/ 10 250 штук в час. 2 нозджи типа; 0,462 сек/ Выстрел 7800 штук в час.
  Размещение точность	Части микросхем	+/- 0,050 мм cpk≥1.00 +/- 0,066 мм cpk≥1.33	+/- 0,040 мм cpk≥1.00 +/- 0,053 мм cpk≥1.33	-	Точность позиции подачи: +/- 0,1 мм cpk≥1.00
  	Части ПФК	+/- 0,040 мм cpk≥1.00 +/- 0,053 мм cpk≥1.33	+/- 0,030 мм cpk≥1.00 +/- 0,040 мм cpk≥1.33	+/- 0,040 мм cpk≥1.00 +/- 0,053 мм cpk≥1.33
  Размер ПКБ (LXW)		До 457 x 356 мм Толщина от 0,4 (0,3) до 5,0 мм (XPF-L) / 686 x 508 мм Толщина от 0,4 до 6,5 мм (XPF-W) Min 50 x 50 mm
  Время загрузки ПКБ		10,8 сек (XPF-L) / 3,5 сек (XPF-W)
  Машина Размеры	XPF-L	L: 1500 мм, W: 1,6070,5 мм, H: 1,419.5 мм (высота транспортировки: 900 мм в час: не включая сигнальную башню)
  	XPF-W	L: 1500 мм, W: 1,762.5 мм, H: 1,422.5 мм (высота транспортировки: 900 мм в час: не включая сигнальную башню)
  Машины		Корпус машины XPF-L: 1500 кг / XPF-W: 1860 кг MFU-40: Приблизительно 240 кг (с загруженными питателями W8) BTU-AII: приблизительно 120 кг, BTU-B: приблизительно 15 кг, MTU-AII: приблизительно 615 кг (с загруженными подносами/кормилицами)



  Упаковка деталей

  Части ленты (стандарт JIS, JEITA), части палочек, части подносов



  Варианты

  Стик кормильщик, широкая фидуциальная камера, погрузка блок потока, катушка настроить стенд (в пределах основной машины), свинцовый копланарность проверка,По обычаюДзюзели и механические дюзели, Fujitrax
