Ⅲ платформы НСТ размещения Фудзи высокоскоростной поверхностной машины размещения держателя масштабируемое

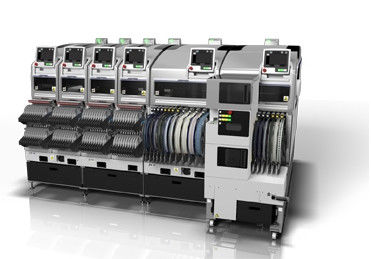

Оригинальная новая и подержанная машина Fuji Scalable Placement Platform NXT III
1Особенность
1.1 Улучшенная производительность: более быстрый XY-робот и более быстрые ленточные питатели, а также недавно разработанная камера "летающего видения" для деталей, означают повышенную способность размещения для всех типов и размеров деталей.
Новая высокоскоростная головка H24G достигает 37 500 с/ч (чипов в час) ((Приоритетный режим производительности) на модуль, что на 44% лучше по сравнению с самой быстрой скоростью NXT II.
1.2 0201 мм поддержка деталей +/- 0,025 мм точность размещения*:а также поддержка самых маленьких деталей, используемых в настоящее время в серийном производстве (0402 мм, 01005"),NXT III также может обрабатывать следующее поколение компонентов, выпускаемых на рынок - 0201 мм..
Улучшив жесткость машины и еще больше усовершенствовав свою независимую технологию сервоуправления и распознавания зрения, Fuji достигла точности размещения для деталей небольших микросхем +/- 0,025 мм* (3сигма,Cpk≥1.00).
1.3 Улучшенная удобство использования: графический интерфейс оригинальной версии NXT получил широкую оценку за использование интуитивных и понятных пиктограмм вместо языковых инструкций.
Этот интерфейс теперь объединен с сенсорным экраном, чтобы сделать работу еще проще.а также улучшить качество, уменьшив вероятность выполнения неправильной команды.
1.4 Высокая совместимость:Многие из основных устройств NXT II, такие как головки для установки, станции для насадки сосудов, питательные устройства, устройства для установки подносов,и передающие паллеты могут использоваться на NXT III без каких-либо изменений.

•
• Спецификации

• 	M3 III	M6 III
  Применимый размер ПКБ (L x W)	48 x 48 мм до 250 x 510 мм (двойной конвейер) * от 48 x 48 мм до 250 x 610 мм (один конвейер) *Двойные конвейеры могут обрабатывать ПХБ до 280 (W) мм. ПХБ больше 280 (W) мм должны быть произведены путем изменения двойного конвейера в режим производства с одной полосой.	48 x 48 мм до 534 x 510 мм (двойной конвейер) * от 48 x 48 мм до 534 x 610 мм (один конвейер) *Двойные конвейеры могут обрабатывать ПХБ до 280 (W) мм. ПХБ больше 280 (W) мм должны быть произведены путем изменения двойного конвейера в режим производства с одной полосой.
  Типы деталей	До 20 типов деталей (вычисляется с помощью 8 мм ленты)	До 45 типов деталей (вычисляется с помощью 8 мм ленты)
  Время загрузки ПКБ	Для двойного конвейера: 0 сек (непрерывная работа) Для одного конвейера: 2,5 сек (транспорт между модулями M3 III), 3.4 сек (транспорт между модулями M6 III)
  Точность размещения (Фидуциальный стандарт маркировки)	H24G : +/- 0,025 мм (стандартный режим) / +/- 0,038 мм (режим приоритета производительности) (3сигма) cpk≥1.00 V12/H12HS : +/- 0,038 (+/- 0,050) мм (3 сигмы) cpk≥1.00 H04S/H04SF : +/- 0,040 мм (3 сигма) cpk≥1.00 H08/H04 : +/- 0,050 мм (3 сигмы) cpk≥1.00 H02/H01/G04 : +/- 0,030 мм (3 сигмы) cpk≥1.00 H02F/G04F : +/- 0,025 мм (3 сигмы) cpk≥1.00 GL : +/- 0,100 мм (3 сигмы) cpk≥1.00	H24G : +/-0,025 мм (стандартный режим) / +/-0,038 мм (режим приоритета производительности) (3сигма) cpk≥1.00 V12/H12HS : +/- 0,038 (+/- 0,050) мм (3сигма) cpk≥1.00 H08M/H04S/H04SF : +/- 0,040 мм (3 сигма) cpk≥1.00 H08/H04/OF : +/- 0,050 мм (3 сигмы) cpk≥1.00 H02/H01/G04 : +/- 0,030 мм (3 сигмы) cpk≥1.00 H02F/G04F : +/- 0,025 мм (3 сигмы) cpk≥1.00 GL : +/- 0,100 мм (3 сигмы) cpk≥1.00
  Производительность	H24G : 37,500 ч/ч (режим приоритета производительности) /35,000 ч/ч (стандартный режим) V12 : 26 000 к/ч H12HS : 24 500 штук в час H08 : 11 500 штук в час H04 : 6 500 к/ч H04S : 9 500 к/ч H04SF : 10 500 штук в час H02 : 5500 к/ч H02F : 6 700 к/ч H01 : 4200 к/ч G04 : 7500 к/ч G04F : 7500 к/ч GL : 16,363 д/ч (0,22 сек/точка)	H24G : 37,500 ч/ч (режим приоритета производительности) /35,000 ч/ч (стандартный режим) V12 : 26 000 к/ч H12HS : 24 500 штук в час H08M : 13 000 к/ч H08 : 11 500 штук в час H04 : 6 500 к/ч H04S : 9 500 к/ч H04SF : 10 500 штук в час H02 : 5500 к/ч H02F : 6 700 к/ч H01 : 4200 к/ч G04 : 7500 к/ч G04F : 7500 к/ч 0F : 3 000 шт / ч GL : 16,363 д/ч (0,22 сек/точка)
  Поддерживаемые части	H24G : от 0201 до 5 x 5 мм V12/H12HS : от 0402 до 7,5 x 7,5 мм H08M : от 0603 до 45 х 45 мм H08 : от 0402 до 12 х 12 мм H04 : от 1608 до 38 х 38 мм H04S/H04SF : от 1608 до 38 х 38 мм H02/H02F/H01/0F : от 1608 до 74 х 74 мм (32 х 180 мм) G04/G04F :0402 до 15 х 15 мм     Высота : до 2,0 мм Высота : до 3,0 мм Высота : до 13,0 мм Высота : до 6,5 мм Высота : до 9,5 мм Высота : до 6,5 мм Высота : до 25,4 мм Высота : до 6,5 мм
  Ширина модуля	320 мм	645 мм
  Размеры машины	L: 1295 мм (M3 III x 4, M6 III x 2) / 645 мм (M3 III x 2, M6 III) W: 1900.2 мм, H: 1476 мм



  DynaHead ((DX))
  Количество сосудов		12	4	1
  Пропускная способность ((cph)		25,000 Функция присутствия деталей включена: 24,000	11,000	4,700
  Размер части (мм)		0402 (01005") до 7,5 x 7.5 Высота: до 3,0 мм	1608 (0603") до 15 х 15 Высота: До 6,5 мм	1608 (0603") до 74 x 74 (32 x 100) Высота: До 25,4 мм
  Точность размещения (Фидуциальные марки на основе ссылки)		+/- 0,038 (+/- 0,050) мм (3σ) cpk≥1,00*	+/- 0,040 мм (3σ) cpk≥1.00	+/- 0,030 мм (3σ) cpk≥1.00
  Присутствие части проверка		o	x	o
  Части поставки	Лента	o	o	o
  	Стик.	x	o	o
  	Поднос	x	o	o



  Система снабжения деталями
  Интеллектуальные кормильцы	Поддержка ленты шириной 4, 8, 12, 16, 24, 32, 44, 56, 72, 88 и 104 мм
  Питальщики	4 ≤ Ширина части ≤ 15 мм (6 ≤ Ширина палки ≤ 18 мм), 15 ≤ Ширина части ≤ 32 мм (18 ≤ Ширина палки ≤ 36 мм)
  Подносы	Применимые размеры подноса: 135,9 x 322,6 мм (стандарт JEDEC) (Единица подноса-M),276 x 330 мм (Единица подноса-LT),143 x 330 мм (Единица подноса-LTC)



  Варианты

  Кормильщики подносов, PCU II (подразделение по перемене поддонов), MCU (подразделение по перемене модулей), стенд инженерной панели, адаптер FUJI CAMX, Fujitrax
